Tipologii de instalaţii

DIGESTOR CU 3 BAZIN

DIGESTOR CU 2 BAZIN

DIGESTOR CU 1 BAZIN

Caracteristici principale:
Procesul de digestie anaeroba utilizeaza dejectiile asa cum sunt (parte lichida + parte solida), cu introducere de biomasa chiar si in cantitati mari, peste limita de pompare. De regula instalatia prevede doi digestori, unul primar si unul secundar.
Digestorul primar, de tip cilindric, este dotat cu un amestecator special, cu axe orizontale, care garanteaza amestecarea completa a dejectiilor si a biomasei.
Digestorul primar este alimentat constant cu dejectie proaspata si biomasa , dupa un plan de incarcatura prestabilit in functie de compozitiile si caracteristicile diferitelor completari de adaos, in timp ce dejectia digerata va iesi dupa un timp mediu de sedere in bazin, de aproximativ 20-30 de zile pentru a fi transferat in digestorul secundar, amestecat la randul sau si in masura sa recupereze cantitatea reziduala de biogaz.
Timpul de sedere in al doilea digestor se dovedeste a fi de aproximativ 30-40 de zile pentru o sedere medie complexiva egala cu aproximativ 60 de zile.


Cui ii este indicat:

Fermelor agricole si zootehnice care dispun de terenuri set-aside sau de o cantiatte constantă de biomasă de-a lungul anului, datorită căreia se sporeste substantial producţia de biogaz şi astfel cea de energie electrică produsă, maximizând îin acest fel randamentul procesului.


Fazele procesului:
În vederea obţineriiunei productii mai mari de biogaz, este indicat ca dejectiile produse sa ajunga "proaspete" la digestorul primar si calitatea biomasei sa fie intreaga in structura sa energetica.
Dejectia produsa este directionata spre un prebazin de colectare, omogenizare, amestecare si ridicare, prevazut cu mixer si pompa maruntitoare care omogenizeaza si alimenteaza dejectia in digestorul primar cilindric. Un contaniner (palnie) speciala dotata cu spirale de dozaj , alimentata corespunzator, prevede incarcarea biomasei, care printr-un program specific introduce in digestor cantitatea necesara de materiale pentru a garanta o buna functionare a procesului de digestie.
Biogazul astfel produs, in condiţii anaerobe este colectat direct in partea superioara a digestorului / digestorilor prin intermediul unui acoperis gazometric sub forma de cupola care va avea forma de calota sferica cu volum variabil.
Prin intermediul unei conducte legate de acoperisul de colectare a gazului digestorului, gazul produs si recuperat este mentinut in echilibru, racit, deumidificat, filtrat si atrimis grupurilor de cogenerare care arzand biogazul, produc energia electrica si caldura.
In sfarsit, dejectia la iesire, stabilizata si dezodorizata, va fi acumulata asa cum este, sau prin separare, intr-unul sau mai multe bazine de stocare in asteptarea utilizarii agronomice.

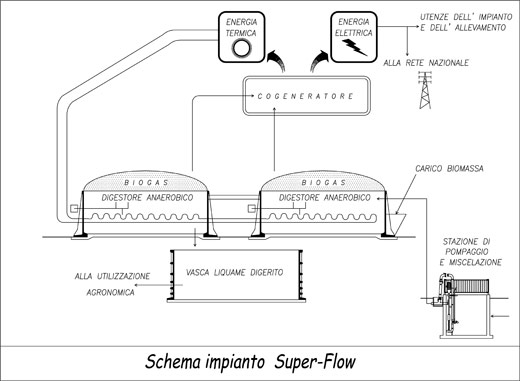

INSTALATIE TIP SUPER –FLOW PENTRU DIGESTIA BIOMASELOR

Caracteristici Principale:
Acest proces de digestie anaerobă presupune o separare iniţială folosind doar fracţiunea lichidă a dejecţiilor, prin urmare este total lipsită de organele de amestec din interiorul digestorului care predispune îndreptarea spre canal. Efectul de separarea a solidelor care se sedimentează faţă de fracţiunea lichidă a dejecţiilor, datorată lipsei agitaţiei din interiorul digestorului, va duce la apariţia unui efect avantajos de creştere a perioadei de păstrare a fracţiunii solide în comparaţie cu fracţiunea lichidă.
Acest fenomen de fapt, va permite îndepărtarea rapidă din digestor a fracţiunii lichide care conţine substanţe gata disponibile pentru digestie şi să păstreze în interiorul digestorului moleculele cele mai complexe pentru o perioadă mai îndelungată permiţând bacteriilor să descompună şi să le predispună pentru transformarea în biogaz. Părţile solide vor ajunge oricum la ieşirea din digestor profitând de efectul combinat de mişcare de urcare provocat de biogaz şi de prezenţa serpentinelor de încălzire a digestorului, cu mişcarea de înaintare provocată de poziţionarea în secţiunea iniţială şi finală a digestorului a unor ţevi de emisii şi evacuare a dejecţiilor proaspăt digerate.


Cui ii este indicat:
În principal fermelor de dimensiuni medii şi mari care au intenţia de a produce energie cu scopul reutilizării totale a acesteia pentru necesităţile directe şi doar în caz de surplus să fie cedată distribuitorilor din reţea. Mai este potrivită pentru cei care în general sunt constrânşi sau din proprie iniţiativă doresc să reducă impactul asupra mediului pe care l-ar avea propria activitate zootehnică.


Fazele procesului:
Pentru a obţine o producţie mai mare de biogaz este fundamental ca dejecţiile produse să ajungă "proaspete" la digestor; pentru aceasta se vor lua toate măsurile necesare pentru evacuarea din spaţiile zootehnice cât mai rapidă a dejecţiilor produse în fermă.
Dejecţiile produse sunt trimise într-un bazin iniţial de colectare după care va fi transferat printr-o staţie de pompare specială către tratamentul de separare.
Tratamentul de separare mecanică a fracţiunilor lichide de cele solide grosolane este întotdeauna necesar şi este util pentru eliminare din dejecţii părţile care nu sunt biodegradabile în intervalele tehnice de digestie prevăzute, cum ar fi de exemplu resturile vegetatle şi părul, care au tendinţa de a urca la suprafaţă ca efect de ridicare a biogazului şi să formeze la suprafaţa dejecţiilor o crustă de material celulozic amestecat, care ocupă un volum util şi care poate provoca înfundarea digestorului.Fracţiunea solidă separată a monte de digestor va putea fi acumulată şi transportată ca şi îngrăşământ pe terenurile agricole, în timp ce fracţiunea lichidă, bogată în substanţe organice, va alimenta digestorul de obicei cu secţiune rectangulară prin unul sau mai multe canale. Digestia anaerobă a dejecţiilor se obţine în interiorul unui digestor special cu ajutorul activităţii bacteriilor care au capacitatea de a fărâmiţa moleculele complexe formând metanul, anhidrida carbonică, apa şi hidrogen sulfurat.

Aceste activităţi biologice sunt condiţionate de diferiţi factori: Ph-ul, temperatura şi timpul de păstrare a dejecţiilor în digestor. Cei doi factori principali care influenţează procesul sunt fără dubii temperatura şi timpul de păstrare a dejecţiilor în digestor. În special procesul de digestie anaerobă este favorizat de conservarea condiţiilor optime de temperatură (pentru bacterii termofile 50 - 55°C, pentru mezofile 35 - 40 °C, pentru psicrofile 10-25°C).
Totuşi, în condiţii psihofile, este oportun a se prevedea un HRT de cel puţin 60 de zile, în timp ce în condiţii mezofile este posibil a garanta un HRT de doar 18-20 de zile. Respectând aceste condiţii, emiterile energetice ale instalatiei ating rezultate optime in fiecare sezon. Pentru a opera in condiţii controlate din punct de vedere termic, peretii digestorului trebuie sa fie bine si adecvat izolati si interiorul digestorului este incalzit si mentinut la temperatura procesului de un schimbator de caldura pus in apropierea fundului, realizat cu tubulaturi din otel inoxidabil in care apa calda miscata circular este produsa de arderea biogazului in cogenerare.
Biogazul produs este strans direct in partea superioara a digestorului printr-un acoperis in forma de cupola gazometrica si eventual alte acoperisuri colectoare de gaz cu cupola cu presiune statică.
De-a lungul unei conducte corespunzătoare legată de acoperişul înmagazinator de gaz al digestorului, gazul produs şi recuperat este orientat spre o instalaţie de cogenerare, care arzând biogaz produce energia electrică si caldura. O parte din caldura produsa este recuperata si utilizata pentru termostatarea si mentinerea in temperatura digestorul. In sfarsit dejectia la iesirea din digestor, de acum stabilizata si dezodorizata, va fi acumulata intr-unul sau mai multe bazine de stocare in asteptarea utilizarii agronomice.

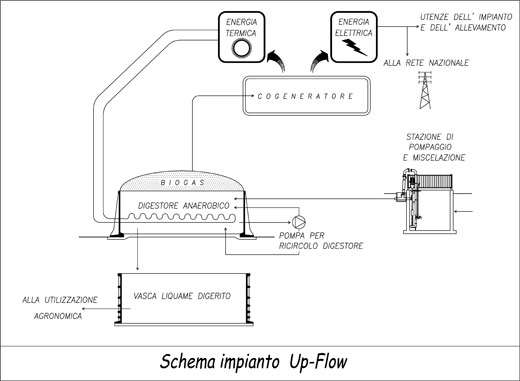

INSTALAŢIE CILINDRICĂ TIP UP-FLOW AMESTECAT

Caracteristici principale:
Acest proces de digestie anaeroba utilizeaza dejectiile asa cum sunt (parte lichida + parte solida), asadar digestorul, care in aceasta tipologie de instalatie este de forma cilindrica, va fi dotat cu o instalatie de amestecare cu elice, cu pompa de recirculare externa temporizata si sistem cu deschizaturi de fund pentru a obtine miscarea dejectiei si efectul up-flow si rupere de crusta. Digestorul va fi alimentat zilnic cu dejectie proaspata, in timp ce dejectia digerata va iesi dupa un timp mediu de sedere in bazin de aproximativ 20 / 25 zile.


Cui ii este indicat
Fermelor care vor sa gestioneze dejectiile ca unic produs omogen si sa aiba o rentabilitate majora in termeni energetici si deci economici; datorita mentinerii intregii parti solide prezente in dejectii se sporeste productia de biogaz.
Este indicat chiar si pentru fermele de dimensiuni mai modeste, dar care au disponibilitatea in timp de a adauga biomasa si a le digera impreuna cu dejectiile Şi în cazul acetui tip de instalaţie sunt valabile marile avantaje asupra mediului.

Fazele procesului:
În vederea obţinerii o mai mare productie posibila de biogaz, este fundamental ca dejectiile produse sa ajunga "proaspete" la digestor; pentru aceasta trebuie adoptate toate mijloacele cele mai oportune pentru a evacua din adaposturile zootehnice cel mai rapid posibil dejectiile produse in ferme.
Dejectia produsa este dirijata spre un prebazin de depozitare, omogenizare, amestecare si ridicare, prevazut cu mixer si o pompa de maruntire, unde poate fi adaugata in doze prestabilite o moderata cantitate de biomasa pentru a obtine un amestec pompabil care imbogateste cu substanta organica dejectia destinata sa alimenteze digestorul.
Digestia anaeroba a dejectiilor asa cum sunt cu cantitati moderate de biomasa, este obtinuta in interiorul unui digestor adecvat prin activitatea bacteriilor capabile sa faramiteze moleculele complexe cu formarea de metan, anhidride carbonice, apa si hidogen sulfurat.
Activitatile biologice expuse mai sus sunt conditionate de diferiti factori ca: PH-ul, temperatura si timpul de sedere al dejectiei in digestor.
Cei doi factori principali care influenţează procesul sunt fără dubii temperatura şi timpul de păstrare a dejecţiilor în digestor. În special procesul de digestie anaerobă este favorizat de conservarea condiţiilor optime de temperatură (pentru bacterii termofile 50 - 55°C, pentru mezofile 35 - 40 °C, pentru psicrofile 10-25°C). Respectând condiţiile corecte ale instalaţiei şi de gestiune, randamentul energetic al sistemului ajunge la rezultate optime în fiecare anotim; biogazul produs este colectat direct în parteasuperioară a digestorului cu ajutorului unui acoperiş gazometric sub formă de cupolă care are forma unei calote sferice.
De-a lungul unei conducte corespunzatoare legata de acoperisul inmagazinator de gaz al digestorului, gazul produs si recuperat este orientat spre o instalatie de cogenerare, care arzand biogaz produce energia electrica si caldura. O parte din caldura produsa este recuperata si utilizata pentru termostatarea si mentinerea in temperatura digestorul. In sfarsit dejectia la iesirea din digestor, de acum stabilizata si dezodorizata, va fi acumulata intr-unul sau mai multe bazine de stocare in asteptarea utilizarii agronomice.

INSTALAŢIA PLUG-FLOW (FLUX CU PISTON) PE CANAL

Instalaţiile de Biogaz pentru o utilizare şi aplicaţie mai frecventă pot fi asimilate în trei variante având fiecare particularitatea sa şi pentru aceasta, fiecare adaptată diferitelor realităţi ale societăţii:


INSTALAŢII:

  • Instalaţie cu canal de tip plug-flow sau flux cu piston;
  • Instalaţie cilindrică de tip up-flow cu amestec;
  • Instalaţie de tip super-flow pentru biomase super dense




FLEXIBILITATE MAXIMĂ

Un aspect de proiectare care nu poate fi ignorat este flexibilitatea instalaţiei, înţeleasă fie ca pregătire şi deschidere pentru instalaţii viitoare fie pentru posibilitatea de a folosi în timp produse diferite de cele gândite iniţial.



GARANTĂM VALORI ŞI PROFITABILITATE PROGRAMATĂ

Garanţia succesului pentru o instalaţie de biogaz este legată de profesionalismul fiecărei specializări în parte în domeniu. Echipa Rota Guido este compusă din ingineri care acoperă toate sectoarele (mecanic, electric, electronic, chimic, de mediu şi microbiologic) şi îşi desfăşoară activitatea proprie de cercetare, dezvoltare şi proiectare în birourile tehnice şi în laboratoarele de al sediul nostru de producţie din Corte de' Frati (CR).

Vă aşteptăm şi vom fi onoraţi să vă stăm la dispoziţie, cu siguranţa că vom satisface exigenţele dumneavoastră cele mai speciale.

Vă vom oferii servicii competente şi profesionale de consultanţă şi vom studia împreună cu dumneavoastră instalaţia în funcţie de necesităţile dumneavoastră.

DIGESTOR CU 4 BAZIN
